一、用途
本公司生產的RC系列單動式千斤頂（單作用千斤頂），設計有安全保壓裝置，內置卸壓閥防止過載，以保護千斤頂以利于安全操作。該裝置的連接采用的是高壓膠管和螺紋接頭連接，具有使用快捷，并克服快速傳統接頭漏油缺點主要用于電力、建筑、機械制造、礦山、鐵路橋梁、造船等多種行業的設備安裝起頂拆卸作業。
二、基本參數：
如要求薄型頂行程更小，請選用RSM超薄型千斤頂
2、如要求大噸位的頂，請選用DYG大噸位電動液壓千斤頂
可按客戶要求定制特殊規格的千斤頂
可選配液壓泵站為： SYB-1單向手動泵,
SYB-2單向手動泵,SYB-2S;DZB系列電動泵站
1、如需幾只薄型千斤頂同時起重時請選用 TRSM型同步千斤頂
2、如需長時間支撐重物請選用 CLL自鎖式千斤頂

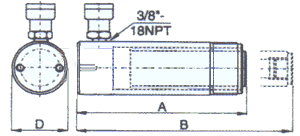

型號 |
型號 |
噸位T |
行程mm
|
液壓缸有效面積cm 2 |
液壓油溶量cm 3 |
本體高度mm |
伸展高度mm |
外徑mm |
重量Kg |
RC-50 |
TRC-50 |
5 |
16 |
6.4 |
10 |
41 |
57 |
59 |
1 |
RC-51 |
TRC-51 |
25 |
6.4 |
16 |
110 |
136 |
38 |
1 |
RC-53 |
TRC-53 |
76 |
6.4 |
49 |
165 |
241 |
38 |
1.5 |
RC-55 |
TRC-55 |
127 |
6.4 |
81 |
216 |
343 |
38 |
1.9 |
RC-57 |
TRC-57 |
178 |
6.4 |
114 |
273 |
451 |
38 |
2.4 |
RC-59 |
TRC-59 |
232 |
6.4 |
148 |
324 |
556 |
38 |
2.8 |
RC-101 |
TRC-101 |
10 |
25 |
14.4 |
36 |
90 |
115 |
57 |
1.8 |
RC-102 |
TRC-102 |
54 |
14.4 |
78 |
121 |
176 |
57 |
2.3 |
RC-104 |
TRC-104 |
105 |
14.4 |
151 |
171 |
276 |
57 |
3.3 |
RC-106 |
TRC-106 |
156 |
14.4 |
225 |
248 |
403 |
57 |
4.4 |
RC-108 |
TRC-108 |
203 |
14.4 |
292 |
298 |
502 |
57 |
5.4 |
RC-1010 |
TRC-1010 |
257 |
14.4 |
370 |
349 |
607 |
57 |
6.4 |
RC-1012 |
TRC-1012 |
305 |
14.4 |
439 |
400 |
705 |
57 |
6.8 |
RC-1014 |
TRC-1014 |
356 |
14.4 |
513 |
451 |
806 |
57 |
8.2 |
RC-151 |
TRC-151 |
15 |
25 |
20.3 |
51 |
124 |
149 |
70 |
3.3 |
RC-152 |
TRC-152 |
51 |
20.3 |
104 |
149 |
200 |
70 |
4.1 |
RC-154 |
TRC-154 |
102 |
20.3 |
207 |
200 |
302 |
70 |
5 |
RC-156 |
TRC-156 |
152 |
20.3 |
309 |
272 |
424 |
70 |
6.8 |
RC-158 |
TRC-158 |
203 |
20.3 |
412 |
322 |
526 |
70 |
8.2 |
RC-1510 |
TRC-1510 |
254 |
20.3 |
516 |
373 |
627 |
70 |
9.5 |
RC-1512 |
TRC-1512 |
305 |
20.3 |
619 |
424 |
729 |
70 |
10.9 |
RC-1514 |
TRC-1514 |
356 |
20.3 |
723 |
475 |
830 |
70 |
11.8 |
RC-251 |
TRC-251 |
25 |
25 |
33.2 |
83 |
140 |
165 |
86 |
5.9 |
RC-252 |
TRC-252 |
51 |
33.2 |
169 |
165 |
216 |
86 |
6.4 |
RC-254 |
TRC-254 |
102 |
33.2 |
339 |
216 |
318 |
86 |
8.2 |
RC-256 |
TRC-256 |
159 |
33.2 |
528 |
273 |
432 |
86 |
10 |
RC-258 |
TRC-258 |
210 |
33.2 |
697 |
324 |
533 |
86 |
12.3 |
RC-2510 |
TRC-2510 |
260 |
33.2 |
863 |
375 |
635 |
86 |
14.1 |
RC-2512 |
TRC-2512 |
311 |
33.2 |
1033 |
425 |
737 |
86 |
16.3 |
RC-2514 |
TRC-2514 |
362 |
33.2 |
1202 |
476 |
838 |
86 |
17.1 |
RC-308 |
TRC-308 |
30 |
210 |
41.9 |
880 |
387 |
597 |
102 |
18.1 |
RC-502 |
TRC-502 |
50 |
51 |
71.3 |
364 |
176 |
227 |
127 |
15 |
RC-504 |
TRC-504 |
102 |
71.3 |
727 |
227 |
329 |
127 |
19.1 |
RC-506 |
TRC-506 |
159 |
71.3 |
1134 |
283 |
441 |
127 |
23.2 |
RC-5013 |
TRC-5013 |
337 |
71.3 |
2403 |
461 |
797 |
127 |
37.7 |
RC-756 |
TRC-756 |
75 |
156 |
102.6 |
1601 |
286 |
441 |
146 |
29.5 |
RC-7513 |
TRC-7513 |
334 |
102.6 |
3427 |
492 |
826 |
146 |
59 |
RC-1006 |
TRC-1006 |
100 |
168 |
133.2 |
2238 |
357 |
526 |
178 |
59 |
RC-10010 |
TRC-10010 |
260 |
133.2 |
3463 |
449 |
710 |
178 |
72.6 |
 |
三、使用方法
1、如泵體的油量不足時，需先向泵中加入工作油（10#機油）才能工作。
2、估計起重量，切忌超載使用。
3、確定起重物的重心，選擇千斤頂著力點，同時必須考慮到地面軟硬程度是否墊以堅韌的木材，以免起重時產生傾倒之危險。
4、千斤頂將重物頂升后，應及時用堅韌的木材將重物支撐牢，禁止將千斤頂作為支撐物使用，禁止數臺千斤頂同時并用，以免負荷不均衡，產生傾倒之危險。
5、使用時先將手動泵的快速接頭與頂對接，然后選好位置，將油泵上的放油螺釘旋緊，即可工作。將放油螺釘旋松，油缸卸荷。
6、電動泵請參照電動使用說明書。 |
四、使用方法
1、 使用前必須檢查各部是否正常。
2、
使用時應嚴格遵守主要參數中的規定，切忌超高超載，否則當起重高度或起重噸位超過規定時，油缸頂部會發生嚴重漏油。
3、如手動泵體的油量不足時，需先向泵中加入應為經充分過濾后的N33#液壓油才能工作。
4、電動泵請參照電動泵使用說明書。
5、重物重心要選擇適中，合理選擇千斤頂?shù)闹c(diǎn)，底面要墊平，同時要考慮到地面軟硬條件，是否要襯墊堅韌的木材，放置是否平穩，以免負重下陷或傾斜。
6、千斤頂將重物頂升后，應及時用支撐物將重物支撐牢固，禁止將千斤頂作為支撐物使用。如需長時間支撐重物請選用 CLL自鎖式千斤頂
7、如需幾只千斤頂同時起重時，除應正確安放千斤頂外，應使用多頂分流閥，且每臺千斤頂?shù)呢?fù)荷應均衡，注意保持起升速度同步。還必須考慮因重量不勻地面可能下陷的情況，防止被舉重物產生傾斜而發生危險。
8、使用時先將手動泵的快速接頭與頂對接，然后選好位置，將油泵上的放油螺釘旋緊，即可工作。欲使活塞桿下降，將手動油泵手輪按逆時針?lè)较蛭⑽⑿�，油缸卸荷，活塞桿即逐漸下降。否則下降速度過快將產生危險。
9、本千斤頂系彈簧復位結構，起重完后，即可快速取出，但不可用連接的軟管來拉動千斤頂。
10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。
11、使用過程中應避免千斤頂劇烈振動。
12、不適宜在有酸堿，腐蝕性氣體的工作場所使用。
13、用戶要根據使用情況定期檢查和保養
五、注意事項
1、使用時如出現空打現象，可先放松泵體上的放油螺釘，將泵體垂直起來頭向下空打幾下，然后旋緊放油螺釘，即可繼續使用。
2 、使用時，不得加偏載或超載，以免千斤頂破壞發生危險。
在有載荷時，切忌將快速接頭卸下，以免發生事故及損壞機件。
3、本機是用油為介質，必須做好油及本機具的保養工作，以免淤塞或漏油，影響使用效果。
4、新的或久置的油壓千斤頂，因油缸內存有較多空氣，開始使用時，活塞桿可能出現微小的突跳現象，可將油壓千斤頂空載往復運動2-3次，以排除腔內的空氣。長期閑置的千斤頂，由于密封件長期不工作而造成密封件的硬化，從而影響油壓千斤頂?shù)氖褂脡勖杂蛪呵Ы镯斣诓挥脮r(shí)，每月要將油壓千斤頂空載往復運動2-3次。
5
、高壓油管出廠時經過105Mpa（1050Kgf/cm2）試驗。但由于膠管容易老化，故用戶需經常檢查，一般為六個月，頻繁用者為三個月。檢查時用87.5Mpa（875Kgf/cm2）試壓，如有爆破、凸起，滲漏等現象則不能使用。
6、操作時應嚴格遵守技術規范，用戶要根據使用情況定期檢查和保養。 |
|
|
|
|
 |
|
