SWG-25手動彎管機是冷彎式型簡易手動彎管機。不用加熱灌沙等工藝。彎曲圓弧光滑、清晰、變形小。使用方便，便于攜帶。適合于廠礦、農村、化工、制冷、建筑、電氣線路、管子安裝，是以上行業必備的常用工具。
一、技術參數
| 彎管外徑 × 壁厚（ mm ） |
最大彎曲角度 |
彎曲半徑 |
| Φ 10×2.25 |
≤ 180 ° |
4D |
| Φ 12×2.25 |
≤ 180 ° |
4D |
| Φ 14 × 2.25 |
≤ 180 ° |
4D |
| Φ 16 × 2.75 |
≤ 180 ° |
4D |
| Φ 19 × 2.75 |
≤ 180 ° |
4D |
| Φ 22 × 2.75 |
≤ 180 ° |
4D |
| Φ 25 × 2.75 |
≤ 180 ° |
4D |
|
二、 產品結構特點
1 、底座 2 、支架 3 、模頭 4
、滾輪
5 、螺栓 6 、定位塊 7 、絲桿 8
、螺母
9 、手柄 10 、套柄 11 、搖板 12
、螺栓

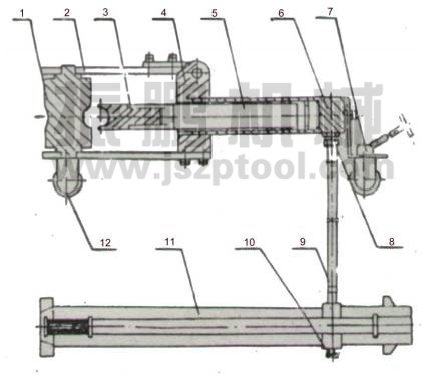

本機主要有如圖上所示的 12 個另件組成�？蓮� Ф
10 、 Ф 12 、 Ф 14 、 Ф 16 、 Ф 19 、 Ф 22 、 Ф 25 ，共 7
種規格的管子，如用戶特殊需要可與本廠聯系。
三、
使用方法
a) 先把底座 1 固定。
b)
根據所需彎管尺寸選擇模頭和滾輪。
c) 使用時模頭套入底痤軸上，然后把支架 2
套入軸上，再把滾輪 4 放入定位塊，用螺栓 12 套入固定。d) 把支架轉到搖板 11
處，把所彎的管子插入模頭和滾輪之間，調節螺母8，使模頭、管子、滾輪貼合。即可轉動手柄。
|
